智能地埋柜解决方案
时间: 2021-03-03

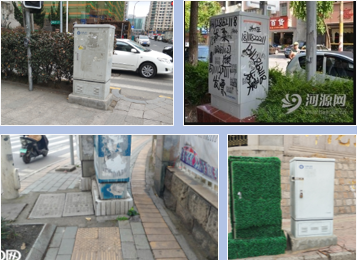

1.解决痛点
随着5G网络的深度覆盖，基站选址已经深入到小区、街道、公园等人们生活的各个角落。而当前常规设置在地面上的可视范围内的基站无法满足人们对环境、景观、成本的高要求，并且人们对户外通信设施有抵触心理，征地成本也过高。汇珏智能地埋柜安装在地坑中，不占用地表空间，而且能在一段时间内浸没在水中运行。
2.方案详情
2.1产品介绍

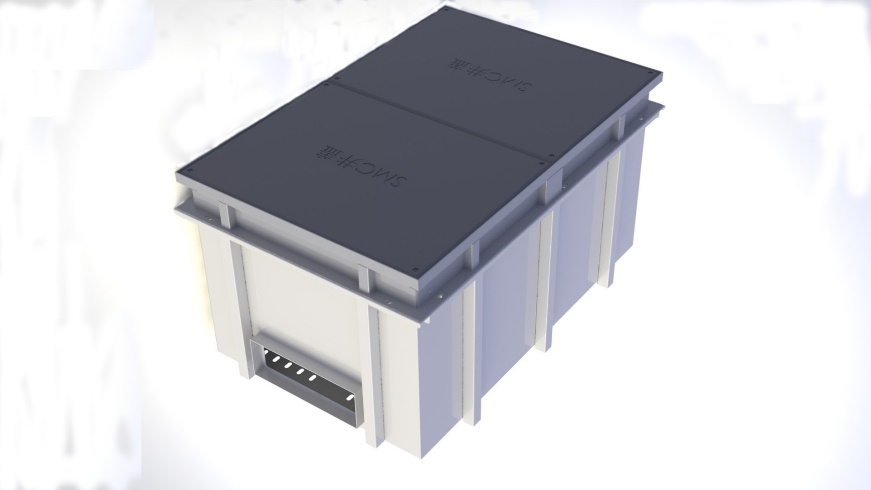

地埋柜（地埋光交产品）是采用双层不锈钢结构，分为内箱与外箱；内箱（设备箱）是采用IP68防护等级设计，翻转操作结构，轻松快速。设有防水罩，通过气压原理，可满足箱体完全浸泡水里的防水功能。最上层采用SMC材质井盖，井盖带螺栓固定，井盖承载能力2吨以上（根据场景需求定）。通过无线NB-IOT物联网智能监控模块，对地埋柜实时监控柜体状态（温湿度、水浸、位移等）。

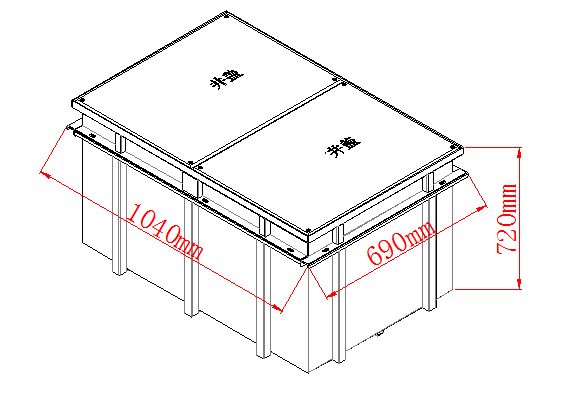

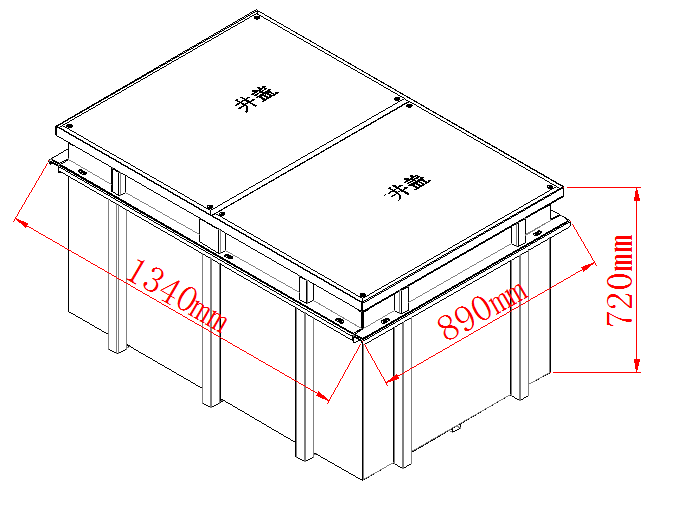

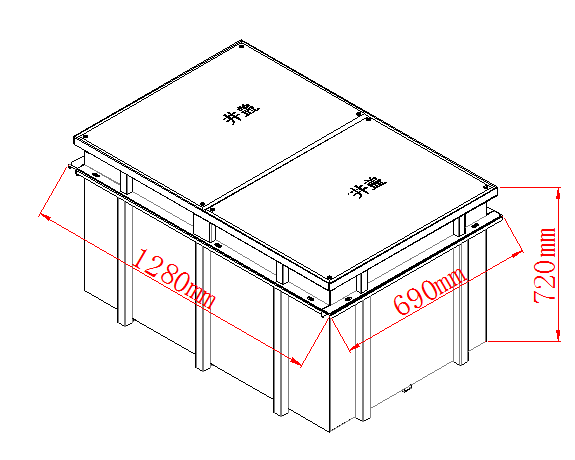

产品分为：144芯、288芯、576芯三种。

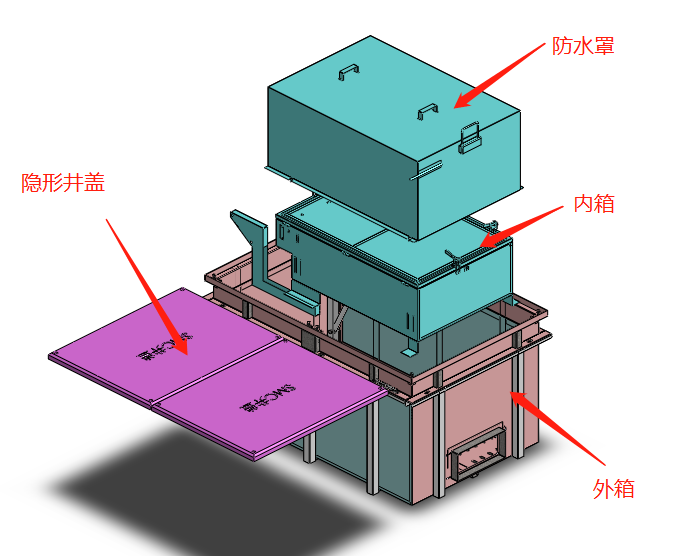

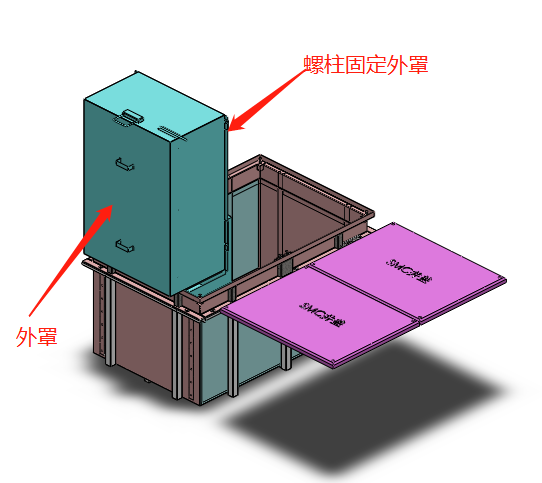

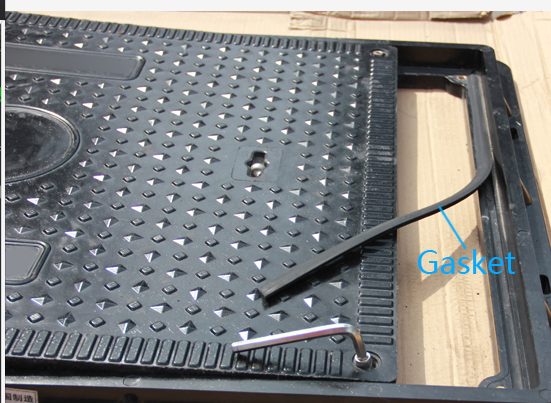

产品结构如下
2.2系统功能
♦ 机柜采用全304不锈钢材料，防腐、防锈
♦ 通过地下土壤低温特性，给机柜设备散热
♦ 机柜内配有智能监控+智能锁单元，手机APP
♦ 实时监控、远程开锁、APP开锁
♦ 解决户外设备管理效率低下的问题
♦ 解决室外设备批量巡检困难的问题
♦ 支持手机APP支持导航功能
♦ 实时监测电压、温湿度、箱门状态、震动、倾斜、水浸等箱体状态，实时上报告警
♦ 不改变箱体内部构造，对设备需要占用的空间无影响
2.3相关参数
机柜名称：抽拉式地埋柜/直埋式地埋柜
RRU设备：≤450(H)*320(W)*180(D)
安装场景：人行道、绿化带、公园
散热措施：自然散热，通过地下土壤低温散热
外形尺寸：900(H)*580(W)*500(D)
地埋机柜柜体规格:900(D)*580(W)*500(H)
机柜井盖规格:700*700*35mm含井盖和井托
井盖材质：SMC材料
外形尺寸：1000(H)*700(W)*700mm(D)
安装方式：地下直埋式/垂直抽拉式
机柜材质：304不锈钢
配电单元盒：输入32A，输出16A/1p*1个、10A/1p*1，防雷40KA
箱体附件：含密封胶泥，热缩管，扎带等
最大安装数量：1套
电源系统：交流220V输入，防雷40KA, 输出16A/1P*1个+10A/1P*1个
工作温度范围：-30℃～+60℃
工作湿度范围：5%～80% RH
机柜负载：四面-100KG，顶面-400KG
防护等级：IP68

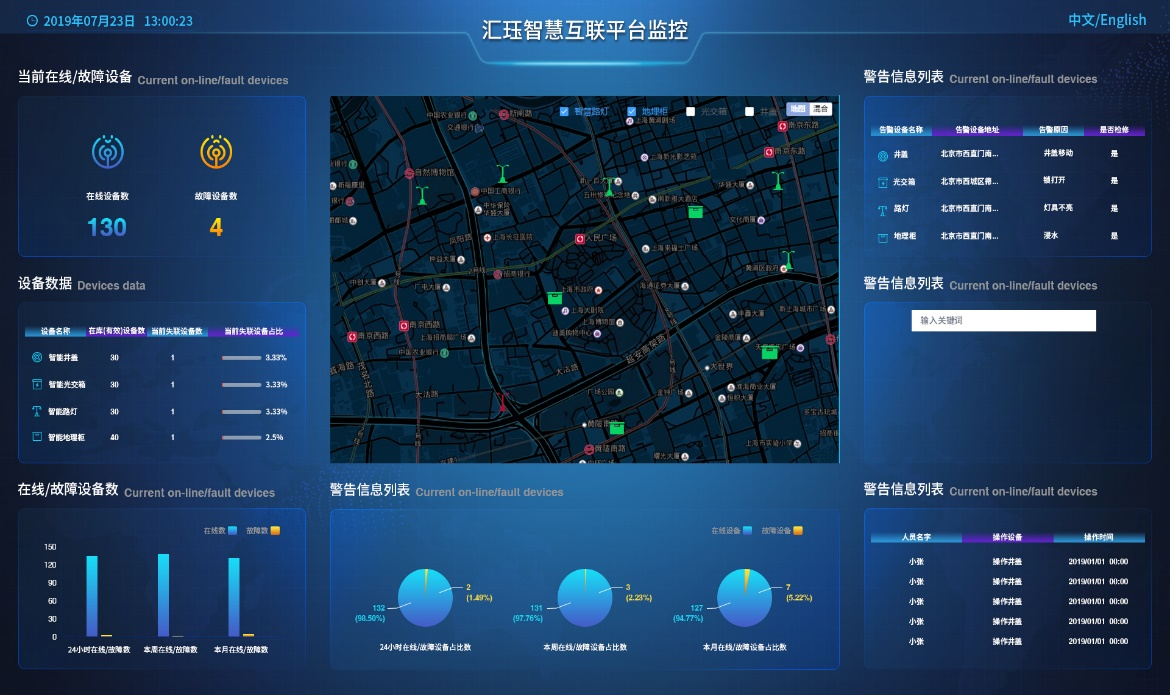

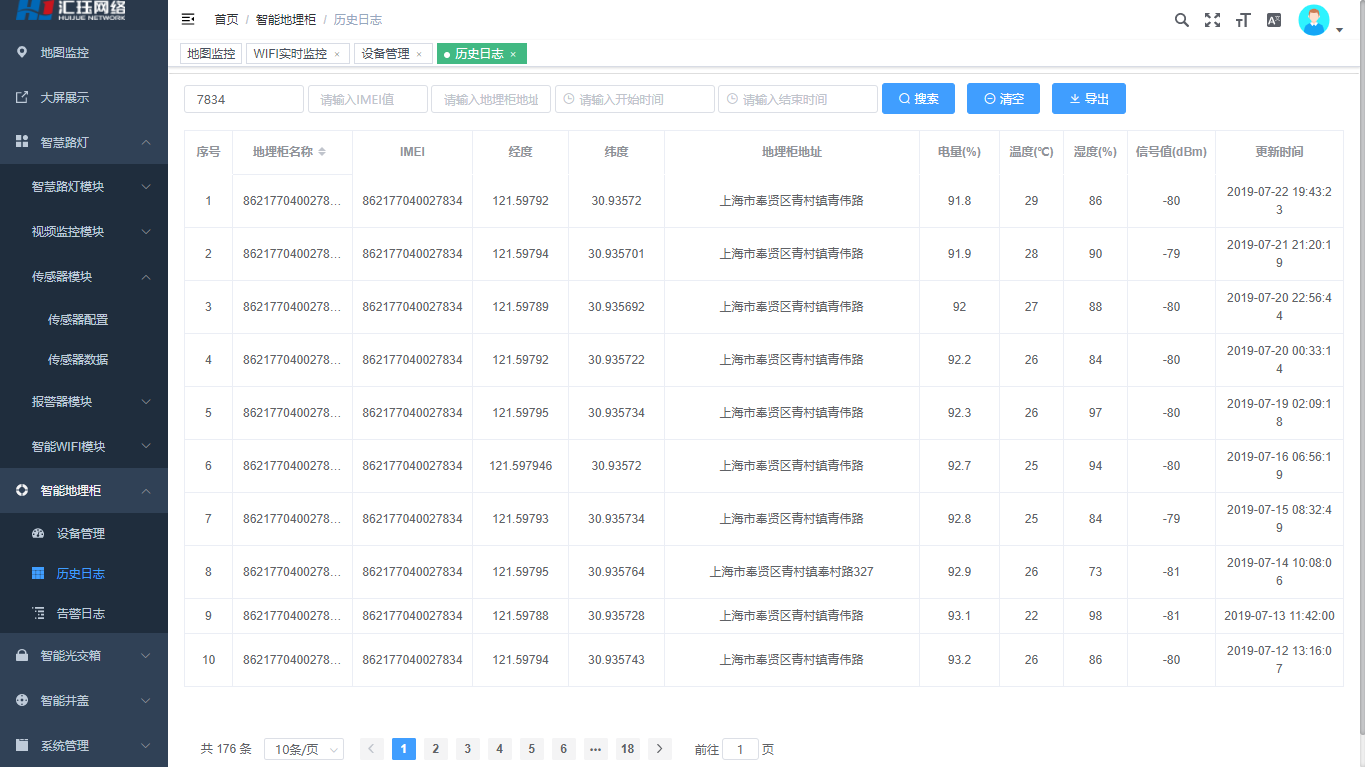

2.4平台功能
♦ 支持查看地埋柜基本信息（编号、名称、经纬度、电量、温湿度等）
♦ 对地埋柜设备增、删、改、查
♦ 搭载GIS地图系统，可查询柜体数量、位置分布、轨迹追踪等
♦ 设备位置移动告警
♦ 工单统计、数据记录、统计分析、查询报表功能
♦ 实时申报审批、定时定次定点实行开关锁功能
♦ 柜盖非法开启、异常情况及时推送报警信息
♦ 支持通过PC网管平台或手机APP集中管理，能够实现远程开启柜盖
♦ 系统管理具备用户及用户组的定义，权限的分配管理功能

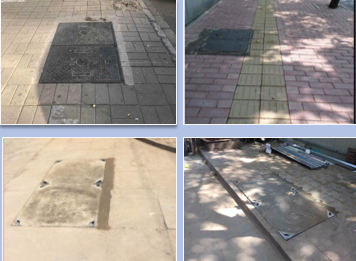

2.5部分案例

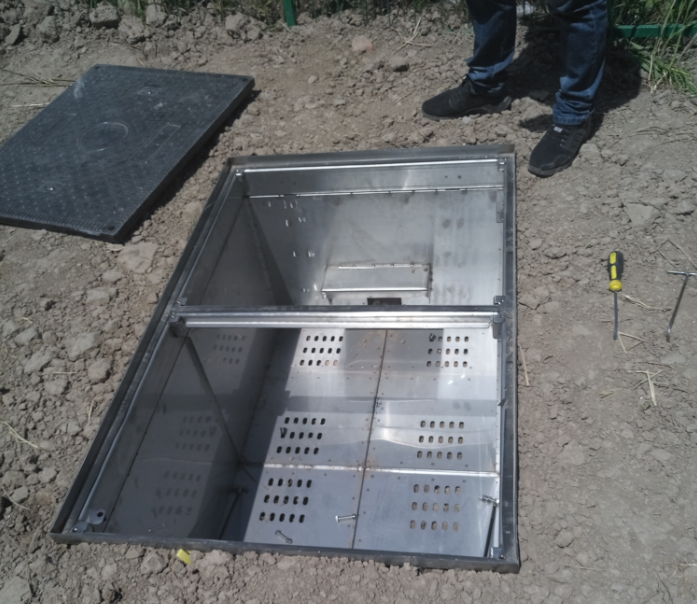

北京海淀区智能地埋柜
