智慧微站一体化电源解决方案

时间: 2021-03-03

1.解决痛点

2.方案详情

汇珏智慧微站一体化电源，电池组采用了科学的内部结构设计，先进的电池生产工艺，具有高比能量和长寿命、安全可靠、使用温度范围宽等特性。电池内部集成BMS保护板，具有电池组和单体电芯的过压、欠压、充放电过流、高低温保护、短路等保护功能。

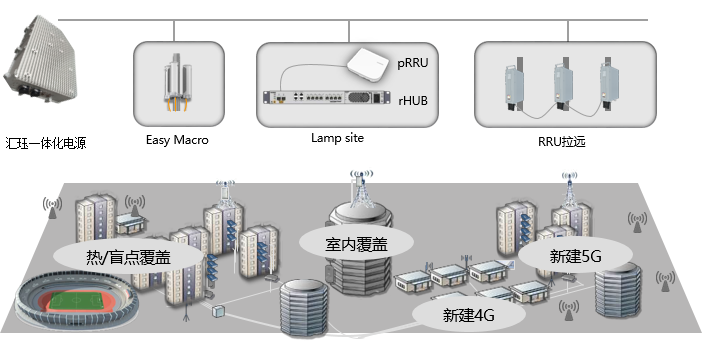

2.1系统架构

电源设备间通过RS485或CAN通信，由内置FSU通过2G/4G网络上传后台统一处理，实现数据可视化；

联网监控条件下可实现后台配置电源运行参数；

现场运维人员可通过手机APP与WiFi联接设备，了解设备各项运行及修改参数。

2.2方案优势

部署灵活：室内采用拼装式电源方案，与主设备共机架，满足5G设备（包括BBU、AAU）用电需求。对于室外AAU拉远站，可根据需要将交转直模块和电池嵌在一起，与AAU安装在同一根抱杆上，实现零占地、快速部署，解决了传统方案（室外机柜，内嵌电源和电池）存在的物业协调难、进场难、租金高等问题。

扩容方便：电源最大支持8个电源并机，电池最大支持4个电池并机。

高可靠：自然散热，工作温度范围广，IP65的高防护等级，抗震、防水、防尘。
2.3系统功能

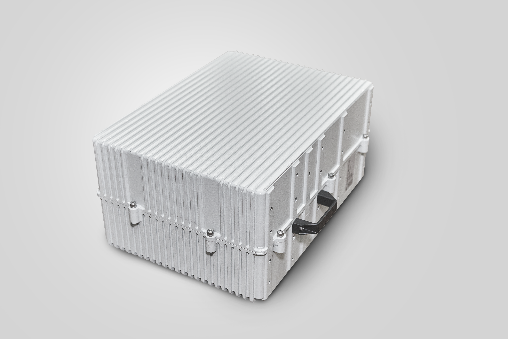

1kw电源

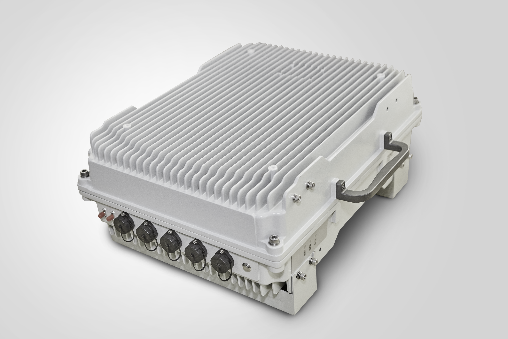

2、3kw电源

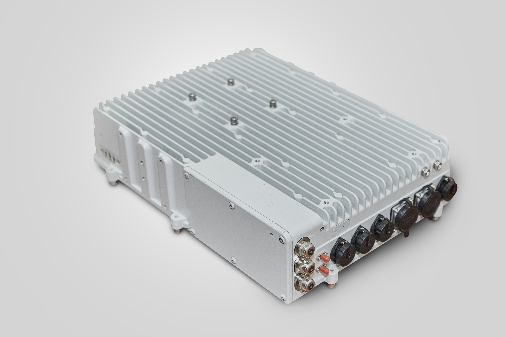

1kw升压电源模块

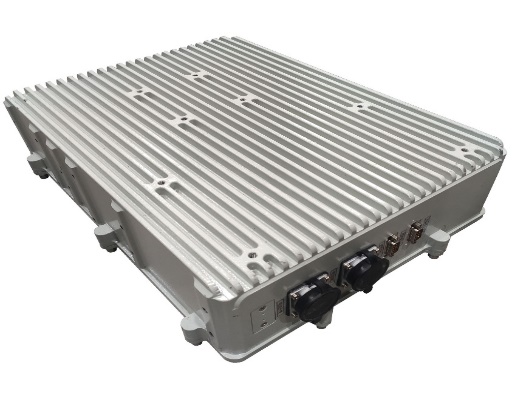

20Ah锂电池

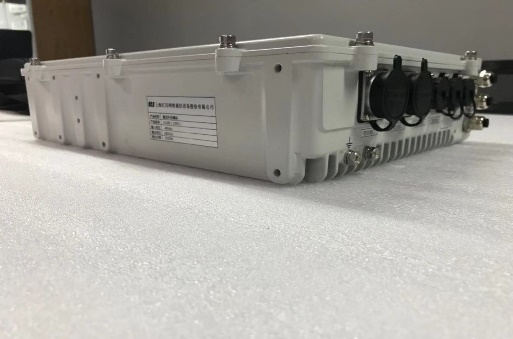

50Ah锂电池

♦ 压铸铝外壳拼装式结构，防护等级IP65

♦ 满足室内室外各种应用场景：可选择挂墙、挂杆、落地等多种安装方式

♦ 无风扇自然散热，效率高达96%

♦ 根据5G基站负荷与备电时间要求，可实现多电源模块与多电池模块并机

♦ 可实现交流电量计量功能，方便实现基站电费稽核与代维油机发电取信统计

♦ 可实现直流输出分路计量与遥控通/断功能

♦ 含嵌入式FSU，基于2G/3G/4G/NB实现动环监控

♦ 支持B接口协议或自定义协议。完全满足中国移动、中国联通集采的相关技术规范要求

♦ 电池选配加热功能（适用于北方地区-40℃低温环境）

♦ 自主研发的5G基站电源监控云服务器监控平台

2.4相关参数

型号	HJ280(1KW)	HJ048(2KW)	HJ048(3KW)	HJ04820L	HJ04850L	HJ048(1KW整体式)
容量	1000W	2000W	3000W	20Ah/960Wh	50Ah/2400Wh	1000W
外形尺寸	417310100(mm)	417310100(mm)	417310100(mm)	425310121（mm）	425310170(mm)	483367175(mm)
重量	10Kg	12Kg	12Kg	20Kg	30Kg	33Kg
循环次数	/	/	/	1200次（默认5A充电）	1200次（默认5A充电）	/
输入电压	DC40-60V	AC176-264V	AC176-264V	DC48V	DC48V	AC176-264V
并机数量	/	8只	8只	4只	4只	8只
通信方式	RS485	RS485/CAN/NB_IOT_2G	RS485/CAN/NB_IOT_2G	RS485	RS485	RS485/CAN/NB_IOT_2G
输出配电	3路	DC:330A(带空开) 电池分路：160A 并机口：1*60A	DC:330A(带空开) 电池分路：160A 并机口：1*60A	2*60A航插	2*60A航插	DC:330A(带空开) 电池分路：130A 并机口：1*30A

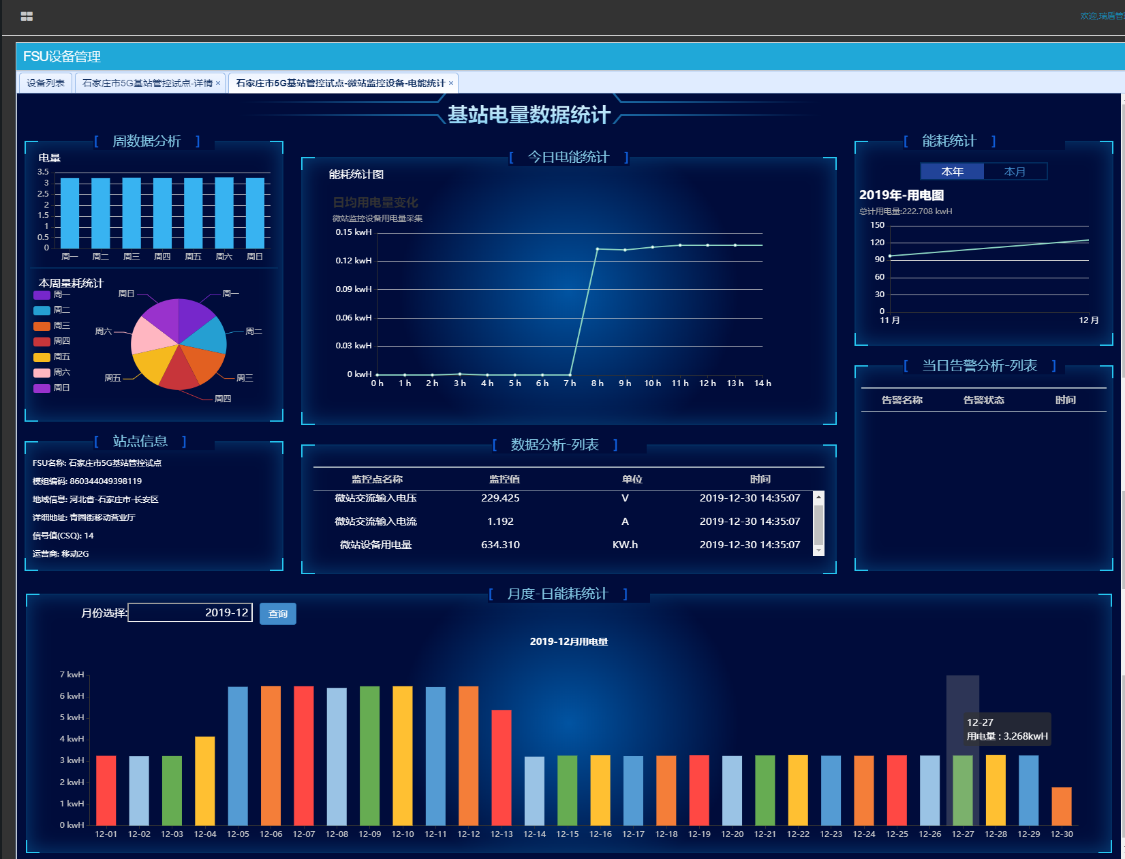

2.5平台展示
